Cómo hacer una Roseta

Cómo hacer una Roseta

Herramientas y materiales necesarios

1x Cable de red UTP categoría 5 ó 6 o apantallado
1x Crimpadora
1x Tijeras/Pelacables
1x Roseta
1x Impactadora
1x cable de red con RJ45 (ya creado)
1x Comprobadora cable de red (tester)

Tiempo

15 min

Dificultad

Media

Fundamentos

La roseta es un elemento de conectividad de red que pertenece al subsistema horizontal. Se emplea para permitir la conexión de un PC mediante un cable de red a una conexión fija de pared. Al final del cable al que se ha conectado la roseta encontraremos un elemento similar que permitirá la conexión de ese terminal de cable a un dispositivo de electrónica de red. El proceso de conexión debe seguir los estándares de color de las redes Ethernet.

1. Pelar el cable

El primer paso consiste en pelar unos 3 cm el cable, es decir, la cubierta de plástico del cable de red. Hay que tener cuidado al realizar este paso para no dañar los pares internos del cable. Para ello realizaremos un corte no demasiado profundo y tiraremos del plástico sobrante.

2. Separar y estirar los cables

Una vez realizado el paso `1´, observaremos los cables trenzados, los cuales debemos separar y estirar levemente.

3.Ordenar los cables

Ya tenemos los cables algo destrenzados y listos para ordenar, nos fijaremos en el detalle de los colores de la roseta, en cual en uno de los lados es (Blanco-Verde; Verde, Blanco-Azul; Azul) y en otro de sus lados es (Naranja; Blanco-Naranja, Marrón; Blanco-marrón).

4. Introducir los cables en la Roseta

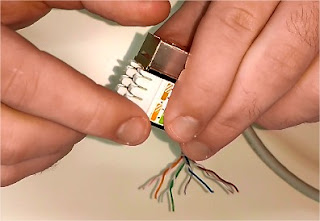

Posicionamos los hilos en las ranuras correspondientes como se puede ver en la foto y apretando un poco para que se queden encajados.

5. Impactar los cables a la Roseta

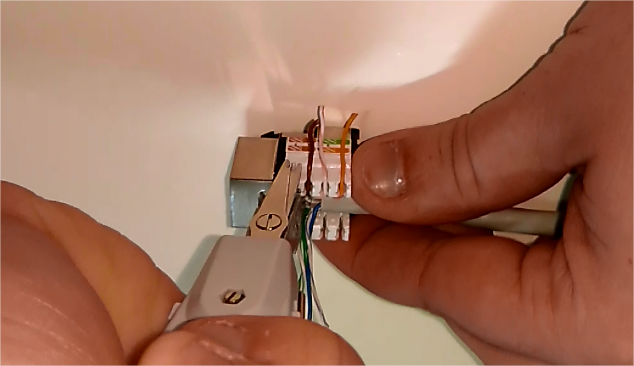

Una vez introducidos cogeremos la herramienta de impacto. Esta tiene doble finalidad: por un lado, introducir el cable en los contactos de la roseta garantizando la conexión eléctrica y, por otro, cortar el aislante sobrante.

En la herramienta de impacto las cuchillas que tiene en uno de sus lados es más larga y angulada. Este extremo tendrá que situarse en la parte exterior de cada uno de los contactos de la roseta, porque si la ponemos en el interior lo que hacemos es cortar el hilo por la parte de la conexión y esta dejará de funcionar.

Presionamos los hilos con la herramienta de impacto hasta que haga tope. Suena un “clac”

Finalmente sellaremos nuestra roseta con las clavijas que tenemos.

6. Comprobar la Roseta

Finalmente comprobaremos nuestra roseta conectándole un cable de red Ethernet con RJ45, lo uniremos a cada extremo del cable al tester, y si se encienden todas las luces correctamente tendremos nuestra roseta en perfecto estado.
